Testveld (1)
Anderhalf jaar geleden introduceerde Western Digital met de 100GB Caviar WD1000BB Special Edition de eerste ATA-harde schijf met een buffer van 8MB. Hoewel de buffervergroting van 2MB naar 8MB slechts een kleine ingreep betrof, resulteerde deze verbetering in een doorbraak die op het gebied van desktopprestaties vergelijkbaar was met de overgang van 5400rpm naar 7200rpm toerentallen. Voor het eerst werd de desktopperformance van moderne 10.000rpm SCSI-harde schijven benaderd door een ATA-harde schijf. De goede prestaties van de Caviar Special Edition hadden tot gevolg dat Western Digital in korte tijd grote aanhang verwierf onder tweakers en ander prestatiebewust publiek. Het succes van de Caviar Special Edition bracht Western Digital ertoe om de 8MB buffer ook op andere modellen te introduceren. Deze modellen werden uitgebracht in de JB-serie.
Een reactie van de concurrentie bleef in eerste instantie uit, totdat Maxtor, Hitachi en Seagate in de tweede helft van 2002 één voor één hun nieuwste generatie ATA-schijven introduceerden. Alle fabrikanten boden nu tegen meerprijs 8MB buffers aan als optie op hun snelste ATA-modellen, waarmee effectief een verschuiving van het segment voor performance ATA-harde schijven werd bewerkstelligd. Waar eerder 7200rpm schijven met 2MB cache als de topklasse werden beschouwd, is die positie nu overgenomen door de schijven met 8MB cache. De schijven met een toerental van 5400rpm zijn ondertussen onmiskenbaar op hun retour in het budgetsegment, dat in toenemende mate wordt gevuld door 7200rpm modellen met 2MB cache.
Tweakers.net heeft de nieuwste high-performance desktop ATA-harde schijven uit de populaire capaciteitsklasse van 120GB tot 160GB aan te tand gevoeld. In het testveld zijn opgenomen de Hitachi Deskstar 180GXP, Maxtor DiamondMax Plus 9, Seagate Barracuda ATA V, Seagate Barracuda 7200.7 en de Western Digital Caviar WD1200JB. De Western Digital Raptor WD360GD is afwezig in deze roundup omdat deze schijf wordt gepositioneerd in het duurdere entry-level server- en workstationsegment.
Hitachi Deskstar 180GXP
Veel tweakers zullen de eens zo populaire en daarna verafschuwde Deskstar-familie nog onlosmakelijk verbinden met hardwaregigant IBM. Begin dit jaar werd de overname van IBM's harddiskdivisie door Hitachi Global Storage Technologies voltooid. Sindsdien worden de Deskstars verkocht onder de Hitachi-vlag. Hitachi maakt in de Deskstar 180GXP-serie gebruik van 60GB platters met een maximum van drie stuks, resulterend in een maximale opslagcapaciteit van 180GB. Naast 180GB-modellen voert Hitachi versies met een capaciteit van 120GB, 80GB en 60GB. Alle modellen kunnen geleverd worden met een buffer van 2MB. De versies met een capaciteit van 80GB of hoger zijn tevens verkrijgbaar met een buffer van 8MB.
De platters van Deskstar 180GXP's worden aangetrapt door moderne Fluid Dynamic Bearing-motors. FDB's hebben een lagere geluidsproductie dan traditionele kogellagers en bieden andere voordelen zoals een betere schokbestendigheid en een hogere sporendichtheid. Hitachi specificeert een idle stroomverbruik van respectievelijk 5,0W, 5,9W en 7,0W voor de modellen met één, twee en drie platters. De Deskstar 180GXP beschikt over een ATA100-interface en heeft ondersteuning voor 48-bit LBA-adressering. Een ATA-controller met support voor 48-bit LBA-adressering is vereist om een capaciteit van meer dan 137GB te benutten op het 180GB-model. Hitachi levert helaas geen modellen met een Serial ATA-interface.

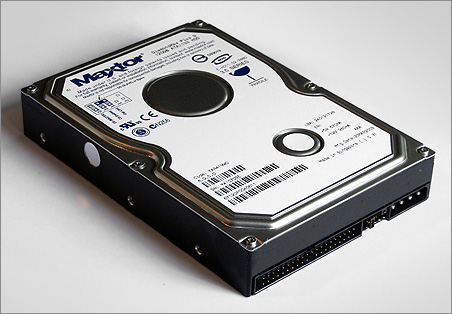

Maxtor DiamondMax Plus 9
Met de aankondiging van de DiamondMax Plus 9 was Maxtor in september 2002 de eerste fabrikant die een harde schijf met 80GB platters introduceerde. Toen de DiamondMax Plus 9 begin dit jaar leverbaar werd, zorgen tegenvallende yields er echter voor dat veel exemplaren in werkelijkheid waren voorzien van 60GB en 68GB platters. Helaas bestaat er geen doeltreffende methode om vast te stellen welk type platters er op een bepaald exemplaar gebruikt wordt. Enkele hints zijn wel in nieuwsartikel te vinden. Vermoedelijk worden in de modellen met een capaciteit van 160GB of lager uitsluitend 60GB platters gebruikt en heeft het 200GB model 68GB of 80GB platters. Maxtor claimt dat er geen grote prestatieverschillen bestaan tussen de verschillende plattergroottes. Benchmarks van StorageReview.com bevestigen dit.
De DiamondMax Plus 9 is verkrijgbaar met een capaciteit van 60, 80, 120, 160 of 200GB en kan naar keuze uitgerust worden met een buffer van 2MB of 8MB. Alle modellen zijn voorzien van geluidsarme FDB-motors. De modellen met een 8MB buffer zijn tevens leverbaar met een Serial ATA-interface. Sinds enkele weken zijn deze SATA-versies verkrijgbaar in Nederland.
Testveld (2)
Seagate Barracuda 7200.7
Seagate is onlangs begonnen met de levering van zijn zevende generatie 7200rpm ATA-harde schijf, de Barracuda 7200.7. De 7200.7-serie maakt evenals de nieuwste harde schijven van Maxtor en Western Digital gebruik van 80GB platters. Seagate claimt als eerste fabrikant zesde generatie FDB-motors toe te passen. De Barracuda 7200.7-familie is verkrijgbaar in versies met een capaciteit van 40, 60, 80, 120 en 160 gigabyte. Alle modellen zijn leverbaar met een ATA100-interface. De 80GB, 120GB en 160GB modellen zijn tevens verkrijgbaar met een Serial ATA-interface. De SATA-versies van de Barracuda 7200.7 hebben native ondersteuning voor het Serial ATA-protocol en gebruiken dus geen Parallel naar Serial ATA-conversiechip, zoals op sommige andere SATA-schijven het geval is.
Naast de ATA100-versies met 2MB cache biedt Seagate standaard 8MB cache op de Serial ATA-modellen en levert het bedrijf de Barracuda 7200.7 Plus, een ATA100-model met 8MB cache en een capaciteit van 120GB of 160GB. De Barracuda 7200.7 heeft een gespecificeerd idle stroomverbruik van 7,5W.

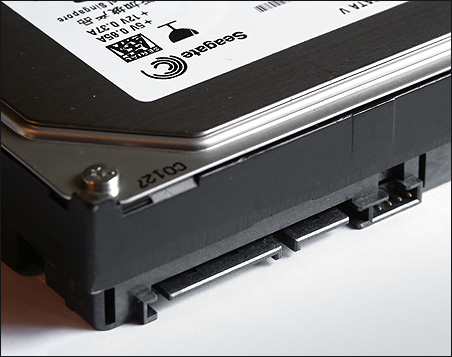

Seagate Barracuda ATA V
De Seagate Barracuda 7200.7 werd voorgegaan door de Barracuda ATA V, die op zijn beurt voortborduurde op het succes van de Barracuda ATA IV. Laatstgenoemde was vooral populair vanwege zijn zeer lage geluidsproductie. Omdat de 7200.7 en ATA V elkaar snel hebben opgevolgd - de Barracuda ATA V is pas sinds het derde kwartaal van 2002 verkrijgbaar - en de Barracuda 7200.7 nog maar net op de markt is, zagen wij gegronde reden om ook de ATA V in de vergelijking op te nemen.
De Barracuda ATA V-familie is gebaseerd op 60GB platters en is beschikbaar in capaciteiten van 40, 60, 80 en 120 gigabyte. Seagate specificeert een idle stroomverbruik van 9,5W voor alle modellen. De Barracuda ATA V is leverbaar als ATA100-versie met 2MB cache of als SATA150-versie met 8MB cache. Serial ATA en 8MB cache is uitsluitend leverbaar op de modellen met een capaciteit van 80GB en 120GB. Ook bij de Barracuda ATA V is er sprake van native Serial ATA-ondersteuning en wel via een LSI Logic GigaBlaze- transmitter, die een directe verbinding heeft met de interne controller van de schijf. In de praktijk moeten er niet veel snelheidsverbetering van de Serial ATA-interface verwacht worden. ATA100 kan een transfer rate afhandelen die zelfs bij de nieuwste schijven nog bijna het dubbele is van de maximale sequentiële media transfer rate. Alleen buffer transfers hebben baat bij een hogere bandbreedte. De voordelen van de flexibele, compacte en gebruiksvriendelijke Serial ATA-bekabeling blijven uiteraard ook zonder snelheidsverbetering bestaan. Voor velen zullen die voordelen de doorslaggevende reden zijn om over te stappen op Serial ATA. Overigens zal de Serial ATA-versie van de Barracuda V in veel gevallen wel beter presteren dan de ATA100-versie. Niet vanwege de snellere interface, maar vanwege de grotere cache.
Western Digital Caviar WD1200JB
De Western Digital Caviar WD1200JB mag gerust een oudgediende onder de high-performance desktop ATA-schijven genoemd worden. De WD1200JB is sinds begin 2002 verkrijgbaar en was één van de eerste schijven met een buffer van 8MB. In tegenstelling tot de Hitachi Deskstar en de Seagate Barracuda kan uit de typeaanduiding van de Western Digital Caviar niet expliciet de plattergrootte of de schijfgeneratie herleid worden. De typeaanduiding van Western Digital geeft enkel informatie over de capaciteit, het toerental, de interface en de cachegrootte van de schijf. De plattergrootte varieert van 40GB bij de eerste exemplaren tot 66GB en zelfs 83GB bij recente lichtingen van de WD1200JB. Daardoor kunnen er onderlinge prestatieverschillen tussen de WD1200JB-drives bestaan. Omdat de plattergrootte niet eenvoudig is te achterhalen, ontstaat bij de WD1200JB dezelfde verwarring die ook bij de Maxtor DiamondMax Plus 9 aanwezig is.
De Western Digital Caviar Special Edition, ook bekend als JB-serie, is beschikbaar in modellen met een capaciteit van 40, 60, 80, 100, 120, 180, 200 en 250 gigabyte. De WD1200JB betreft het model met een capaciteit van 120GB, zoals uit de typeaanduiding is af te leiden. Alle modellen zijn voorzien van een ATA100-interface. Serial ATA behoort vooralsnog niet tot de mogelijkheden. De specificaties noemen een idle stroomverbruik van 7,5W.
Testconfiguratie
De hierboven en op de vorige pagina beschreven harde schijven werden vertegenwoordigd door de 160GB versie van de Seagate Barracuda 7200.7 en de 120GB versies van de Hitachi Deskstar 180GXP, Maxtor DiamondMax Plus 9, Seagate Barracuda ATA V en Western Digital WD1200JB. De schijven werden beschikbaar gesteld door Informatique, waarvoor wij onze bijzondere dank willen uitspreken. Alle schijven waren uitgerust met 8MB cache. De Hitachi, Maxtor en Western Digital drives beschikten over een conventionele Parallel ATA-interface, terwijl de Seagates waren voorzien van het nieuwe Serial ATA-doorgeefluik. De schijven werden onderworpen aan onze bekende testmethodiek, die uitgebreid is beschreven in
Om PATA- en SATA-tests mogelijk te maken werd het dual Athlon XP 2400+-testsysteem uitgebreid met een Promise FastTrak TX4000 en een Promise FastTrak S150 TX2plus controller. Beide controllers werden ons ter beschikking gesteld door Promise Europe. De FastTrak TX4000 Parallel ATA en FastTrak S150 TX2plus Serial ATA RAID-controllers zijn nauw aan elkaar verwant, zodat onverwachte prestatieverschillen tussen de Parallel en Serial ATA-controllers tot een minimum beperkt kunnen worden. De grote populariteit van RAID 0 onder het tweakend publiek heeft ons doen besluiten om alle ATA-tests dubbel uit te voeren in single drive- en dual drive RAID 0-configuraties. Zodoende wordt het mogelijk om een goed beeld te geven van de RAID-prestaties van de geteste schijven.
Low-level performance (1)
Low-level performance (2)
De toegangstijd is in sterkte mate afhankelijk van het toerental van de schijf. 7K2 harde schijven zijn daardoor per definitie in het nadeel ten opzichte van sneller draaiende SCSI-schijven. De resultaten van de Winbench Disk Inspection test en IPEAK SPT AnalyzeDisk wijzen uit dat de verschillen tussen de gemiddelde toegangstijden van de ATA-harde schijven niet groot zijn. De Hitachi Deskstar 180GXP en de Seagate Barracuda 7200.7 doen het zowel in Winbench als AnalyzeDisk erg goed. Overall worden de slechtste prestaties neergezet door de Western Digital Caviar WD1200JB. De middenmoot wordt gevormd door de Maxtor DiamondMax Plus 9 en de Seagate Barracuda ATA V. De RAID 0-resultaten in Winbench 99 laten zien dat er bij alle schijven weinig of geen verschil bestaat tussen de toegangstijden in single drive en RAID 0-configuraties. Tests van de gemiddelde schrijf-toegangstijd in AnalyzeDisk zijn niet uitgevoerd omdat het onmogelijk was om writeback caching uit te schakelen op de Promise ATA-controllers. Door de invloed van de cache kunnen er geen betrouwbare metingen gedaan worden.
 |
 | Winbench 99 v2.0 - Gemiddelde toegangstijd (ms) | |
|
| Fujitsu MAS3735NP | | 73GB | | Ultra320 | | | |    5,88 | |
|
| Seagate Cheetah 15K.3 | | 36GB | | Ultra320 | | | | 6,23 | |
|
| Seagate Cheetah 10K.6 | | 36GB | | Ultra320 | | | |    8,07 | |
|
| Fujitsu MAP3735NP | | 73GB | | Ultra320 | | | | 8,37 | |
|
| Hitachi Deskstar 180GXP | | 120GB | | ATA100 | | | |    12,7 | |
|
| Seagate Barracuda 7200.7 | | 160GB | | SATA150 | | | | 12,8 | |
|
| Seagate Barracuda 7200.7 | | 160GB | | SATA150 | | RAID 0 | |    12,8 | |
|
| Hitachi Deskstar 180GXP | | 120GB | | ATA100 | | RAID 0 | | 13,0 | |
|
| Maxtor DiamondMax Plus 9 | | 120GB | | ATA133 | | RAID 0 | | 13,4 | |
|
| Maxtor DiamondMax Plus 9 | | 120GB | | ATA133 | | | | 13,4 | |
|
| Western Digital WD1200JB | | 120GB | | ATA100 | | RAID 0 | | 13,6 | |
|
| Western Digital WD1200JB | | 120GB | | ATA100 | | | | 13,7 | |
|
| Seagate Barracuda ATA V | | 120GB | | SATA150 | | | | 13,7 | |
|
| Seagate Barracuda ATA V | | 120GB | | SATA150 | | RAID 0 | | 13,7 | |
|
|
| AnalyzeDisk - Gemiddelde toegangstijd - Read (ms) | |
|
| Fujitsu MAS3735NP | | 73GB | | Ultra320 | | 5,90 | |
|
| Seagate Cheetah 15K.3 | | 36GB | | Ultra320 | | 6,26 | |
|
| Seagate Cheetah 10K.6 | | 36GB | | Ultra320 | | 8,20 | |
|
| Fujitsu MAP3735NP | | 73GB | | Ultra320 | | 8,21 | |
|
| Seagate Barracuda 7200.7 | | 160GB | | SATA150 | | 12,89 | |
|
| Hitachi Deskstar 180GXP | | 120GB | | ATA100 | | 13,01 | |
|
| Seagate Barracuda ATA V | | 120GB | | SATA150 | | 13,59 | |
|
| Maxtor DiamondMax Plus 9 | | 120GB | | ATA133 | | 13,61 | |
|
| Western Digital WD1200JB | | 120GB | | ATA100 | | 13,89 | |
|
Uit een vergelijking van SCSI-adapters weten we inmiddels dat het type controller een grote invloed heeft op de buffer transfer rates. De in onze tests gebruikte Tekram DC-390U4B Ultra320 SCSI-adapter levert wat betreft buffer transfer rates niet de beste prestaties. Vandaar de lage scores van de SCSI-harde schijven. De Parallel ATA-schijven presteren tamelijk constant op de Promise FastTrak TX4000, wat niet gezegd kan worden van de prestaties van de Serial ATA-schijven op de FastTrak S150 TX2plus. In de leestest blijven de Seagate Barracuda ATA V en de Barracuda 7200.7 ver achter bij hun Parallel ATA-broeders, terwijl de Barracuda ATA V in de schrijftest juist beter presteert dan de PATA-schijven. De Barracuda 7200.7 ligt daarentegen ook in de schrijftest ver achter op zijn concurrerent. Nog niet gepubliceerde benchmarks van de Western Digital Raptor WD360GD (review volgt binnenkort) laten hetzelfde onevenwichtige beeld zien. De read buffer transfer rate van de Raptor is namelijk hoger dan alle hier geteste ATA-schijven, terwijl de write buffer transfer rate zelfs lager is dan van de Barracuda 7200.7.
|
| AnalyzeDisk - Read buffer transfer rate (IOps) | |
|
| Hitachi Deskstar 180GXP | | 120GB | | ATA100 | | 3947 | |
|
| Maxtor DiamondMax Plus 9 | | 120GB | | ATA133 | | 3734 | |
|
| Western Digital WD1200JB | | 120GB | | ATA100 | | 3457 | |
|
| Seagate Barracuda ATA V | | 120GB | | SATA150 | | 2215 | |
|
| Seagate Cheetah 15K.3 | | 36GB | | Ultra320 | | 1989 | |
|
| Seagate Cheetah 10K.6 | | 36GB | | Ultra320 | | 1794 | |
|
| Fujitsu MAS3735NP | | 73GB | | Ultra320 | | 1678 | |
|
| Fujitsu MAP3735NP | | 73GB | | Ultra320 | | 1653 | |
|
| Seagate Barracuda 7200.7 | | 160GB | | SATA150 | | 1650 | |
|
|
| AnalyzeDisk - Write buffer transfer rate (IOps) | |
|
| Seagate Barracuda ATA V | | 120GB | | SATA150 | | 3537 | |
|
| Western Digital WD1200JB | | 120GB | | ATA100 | | 3036 | |
|
| Maxtor DiamondMax Plus 9 | | 120GB | | ATA133 | | 3016 | |
|
| Hitachi Deskstar 180GXP | | 120GB | | ATA100 | | 2979 | |
|
| Seagate Barracuda 7200.7 | | 160GB | | SATA150 | | 2223 | |
|
| Seagate Cheetah 10K.6 | | 36GB | | Ultra320 | | 1607 | |
|
| Seagate Cheetah 15K.3 | | 36GB | | Ultra320 | | 1496 | |
|
| Fujitsu MAP3735NP | | 73GB | | Ultra320 | | 1465 | |
|
| Fujitsu MAS3735NP | | 73GB | | Ultra320 | | 1423 | |
|
Tests van de processorbelasting vermelden we normaliter niet in de harde schijfreviews omdat er met de hedendaagse harde schijven, I/O controllers en processors een onwaarschijnlijk hoge I/O-belasting gegenereerd moet worden om een paar procent CPU-gebruik te veroorzaken. Bovendien heeft de I/O-controller ook een grote invloed op de processorbelasting, waardoor de resultaten niet vanzelfsprekend representatief zijn voor configuraties met een andere controller. Het onderscheid tussen Parallel en Serial ATA-harde schijven in deze roundup maakt het toch interessant om een vergelijking te doen van de processorbelasting. De test werd uitgevoerd door een belasting van achtereenvolgens 2.000 en 3.000 I/O's per seconden te generen in AnalyzeDisk. Helaas werd de laatste test bij alle SCSI-schijven zonder succes afgewerkt.
In de onderstaande tabellen kun je zien dat de beide tests een sterk afwijkend beeld laten zien. Bij een belasting van 2.000 IOps heeft de Seagate Barracuda ATA V Serial ATA-schijf de laagste processorbelasting, terwijl de Barracuda ATA V bij de test met 3.000 IOps juist tot de schijven met de hoogste belasting behoort. Harde conclusies kunnen er door de afwijkende verhoudingen in de twee tests niet getrokken worden. Wel kan gezegd worden dat er geen grote verschillen bestaan tussen de processorbelasting van Parallel ATA-schijven op de Promise FastTrak TX4000 en Serial ATA-schijven op de FastTrak S150 TX2plus. Ook is de processorbelasting dusdanig laag dat er op moderne processors (in dit geval een dual Athlon XP 2400+) feitelijk geen rekening mee gehouden hoeft te worden.
|
| AnalyzeDisk - Processorbelasting bij 2.000 IOps (%) | |
|
| Fujitsu MAP3735NP | | 73GB | | Ultra320 | | 2,33 | |
|
| Fujitsu MAS3735NP | | 73GB | | Ultra320 | | 2,38 | |
|
| Seagate Barracuda ATA V | | 120GB | | SATA150 | | 2,70 | |
|
| Hitachi Deskstar 180GXP | | 120GB | | ATA100 | | 2,79 | |
|
| Seagate Barracuda 7200.7 | | 160GB | | SATA150 | | 2,99 | |
|
| Maxtor DiamondMax Plus 9 | | 120GB | | ATA133 | | 3,34 | |
|
| Western Digital WD1200JB | | 120GB | | ATA100 | | 3,37 | |
|
|
| AnalyzeDisk - Processorbelasting bij 3.000 IOps (%) | |
|
| Maxtor DiamondMax Plus 9 | | 120GB | | ATA133 | | 4,64 | |
|
| Western Digital WD1200JB | | 120GB | | ATA100 | | 4,67 | |
|
| Hitachi Deskstar 180GXP | | 120GB | | ATA100 | | 4,88 | |
|
| Seagate Barracuda ATA V | | 120GB | | SATA150 | | 4,89 | |
|
| Seagate Barracuda 7200.7 | | 160GB | | SATA150 | | 5,09 | |
|
Desktopprestaties
Met behulp van de onderdelen Win32 Tracing Kit en RankDisk van Intel IPEAK Storage Performance Toolkit heeft Tweakers.net een aantal benchmarks samengesteld waarmee de prestaties van harde schijven in alledaagse office- en workstationapplicaties alsmede een aantal bekende I/O-intensieve handelingen, zoals archivering, virusscans en software installatie, gemeten kunnen worden. De officetest is gebaseerd op een trace van de Business Winstone 2001 systeembenchmark, die het gedrag van een multi-taskende gebruiker simuleert in ondermeer Access, Excel, PowerPoint, Word, Lotus Notes, Winzip en Norton Anti-Virus. De test bestaat uit twee varianten; een light-variant, die werd opgenomen op een volledig ongefragmenteerde schijf, en een heavy-variant, die werd opgenomen op een gefragmenteerde schijf met extra schijfgebruik in de achtergrond. Specifieke details over de desktoptests kun je lezen in de beschrijving van onze
Serversimulaties
Op de vorige pagina heb je kunnen zien dat de snelste 7200rpm ATA-harde schijven hele behoorlijke desktopprestaties kunnen bieden ten opzichte van veel duurdere 10.000rpm en 15.000rpm SCSI-harde schijven. Er is één belangrijke discipline waarin SCSI-harde schijven vooralsnog heer en meester zijn en dat zijn servertoepassingen. Het schijfgebruik van serversystemen wordt doorgaans gekenmerkt door kleine willekeurige requests, die in grote getalen gelijktijdig plaatsvinden. Prefetchingoptimalisaties kunnen weinig invloed uitoefenen op de prestaties omdat de willekeurige toegangspatronen moeilijk voorspeld kunnen worden. Veel belangrijker zijn lage toegangstijden en een efficiënte ordening van de binnenkomende requests, zodat deze op de snelste manier - dat wil zeggen met de minste kopverplaatsingen - uitgevoerd kunnen worden. Desktop ATA-harde schijven zijn sterk in het nadeel door hun lage toerental van 7200rpm en het ontbreken van command queuing. Het lage toerental zorgt ervoor dat kopverplaatsingen een grotere impact hebben op de prestaties en het ontbreken van command queuing heeft tot gevolg dat de binnenkomende request niet in een logische en efficiënte volgorde geordend kunnen worden, waardoor toch al trage kopverplaatsingen veel vaker voorkomen dan bij SCSI-schijven. De Serial ATA 2.0-specificatie beschikt over Native Command Queuing met een maximale queue-diepte van 32 uitstaande I/O's (SCSI heeft er 256), zodat toekomstige Serial ATA 2.0-schijven aanzienlijk beter zullen presteren in serveromgevingen.
Hoewel desktop ATA-schijven in serveromgevingen aanzienlijk slechter presteren dan SCSI-schijven en niet zijn gebouwd voor de zware workloads van high-end database- en fileservers, kunnen zij met behulp van RAID toch prima toegepast worden in situaties die minder veeleisend zijn qua prestaties, maar bijvoorbeeld wel een hoge opslagcapaciteit vereisen. Voorbeelden zijn backupservers en front-end webservers. Om de prestaties in serveromgevingen te meten wordt er gebruik gemaakt van Intel IOMeter, een tool waarmee kunstmatige toegangspatronen gegenereerd kunnen worden. De fileserversimulatie is gebaseerd op een origineel toegangspatroon van Intel. De test bestaat voor 80 procent uit leesopdrachten en wordt uitgevoerd bij queue-dieptes van 1 tot 256 I/O's. Details kun je nalezen in de |
| Tweakers.net StorageMark 2003 - Fileserver gewogen gemiddelde (IOps) | |
|
| Fujitsu MAS3735NP | | 73GB | | Ultra320 | | | | 284,1 | |
|
| Seagate Cheetah 15K.3 | | 36GB | | Ultra320 | | | | 255,8 | |
|
| Fujitsu MAP3735NP | | 73GB | | Ultra320 | | | | 204,0 | |
|
| Seagate Cheetah 10K.6 | | 36GB | | Ultra320 | | | | 201,1 | |
|
| Western Digital WD1200JB | | 120GB | | ATA100 | | RAID 0 | | 143,6 | |
|
| Hitachi Deskstar 180GXP | | 120GB | | ATA100 | | RAID 0 | | 142,1 | |
|
| Seagate Barracuda 7200.7 | | 160GB | | SATA150 | | RAID 0 | | 139,8 | |
|
| Seagate Barracuda ATA V | | 120GB | | SATA150 | | RAID 0 | | 133,5 | |
|
| Maxtor DiamondMax Plus 9 | | 120GB | | ATA133 | | RAID 0 | | 124,1 | |
|
| IBM DNES-301970 | | 9GB | | U2W | | | | 104,4 | |
|
| Hitachi Deskstar 180GXP | | 120GB | | ATA100 | | | | 98,1 | |
|
| Western Digital WD1200JB | | 120GB | | ATA100 | | | | 96,7 | |
|
| Seagate Barracuda 7200.7 | | 160GB | | SATA150 | | | | 95,2 | |
|
| Seagate Barracuda ATA V | | 120GB | | SATA150 | | | | 88,7 | |
|
| Maxtor DiamondMax Plus 9 | | 120GB | | ATA133 | | | | 86,0 | |
|
De tweede serversimulatie heeft als uitgangspunt het toegangspatroon van een stand-alone webserver, die door logging en het wegschrijven van sessiegegevens een hoog percentage schrijfopdrachten kent. De Western Digital Caviar WD1200JB blijkt slecht met een dergelijk toegangspatroon overweg te kunnen en eindigt als laatste in de test. Eerder hebben we al kunnen zien dat de Caviar WD1200JB slecht presteerde in de software installatiebenchmark, een test die eveneens veel schrijfoperaties kent. De Maxtor DiamondMax Plus 9 doet het in de webserversimulatie beduidend beter dan in de vorige test. De hoogste scores komen op naam van de Seagate Barracuda 7200.7 en de Hitachi Deskstar 180GXP. Eerstgenoemde presteert vooral goed in RAID 0 bij kleine queue-diepten, terwijl de Deskstar 180GXP het moet hebben van zijn goede performance bij hogere queue-levels.
|
| Tweakers.net StorageMark 2003 - Webserver gewogen gemiddelde (IOps) | |
|
| Fujitsu MAS3735NP | | 73GB | | Ultra320 | | | | 278,8 | |
|
| Seagate Cheetah 15K.3 | | 36GB | | Ultra320 | | | | 276,7 | |
|
| Seagate Cheetah 10K.6 | | 36GB | | Ultra320 | | | | 212,0 | |
|
| Fujitsu MAP3735NP | | 73GB | | Ultra320 | | | | 203,8 | |
|
| Seagate Barracuda 7200.7 | | 160GB | | SATA150 | | RAID 0 | | 167,5 | |
|
| Hitachi Deskstar 180GXP | | 120GB | | ATA100 | | RAID 0 | | 164,6 | |
|
| Seagate Barracuda ATA V | | 120GB | | SATA150 | | RAID 0 | | 157,5 | |
|
| Maxtor DiamondMax Plus 9 | | 120GB | | ATA133 | | RAID 0 | | 157,4 | |
|
| Western Digital WD1200JB | | 120GB | | ATA100 | | RAID 0 | | 141,9 | |
|
| Hitachi Deskstar 180GXP | | 120GB | | ATA100 | | | | 110,5 | |
|
| IBM DNES-301970 | | 9GB | | U2W | | | | 107,3 | |
|
| Seagate Barracuda 7200.7 | | 160GB | | SATA150 | | | | 106,0 | |
|
| Maxtor DiamondMax Plus 9 | | 120GB | | ATA133 | | | | 102,1 | |
|
| Seagate Barracuda ATA V | | 120GB | | SATA150 | | | | 96,9 | |
|
| Western Digital WD1200JB | | 120GB | | ATA100 | | | | 86,7 | |
|
Geluidsdrukmetingen
De laatste jaren wordt er in toenemende mate waarde gehecht aan een lage geluidsproductie van bewegende componenten zoals koelers en opslapapparatuur. De harde schijf is één van de geluidsbronnen die het moeilijkst onder controle is te krijgen. De simpelste en meest voor de hand liggende oplossing is de aanschaf van een geluidsarme harde schijf. De geluidsdruk van de schijven in deze roundup werd vastgesteld met behulp van een Voltcraft geluidsdrukmeter. Op een hoogte van 66 millimeter boven het centrum van de schijf werd de minimum en maximum geluidsdruk in ruststand en tijdens kopverplaatsingen gemeten. Zoekgeluiden werden gegenereerd met behulp van de DOS-versie van de c't H2Bench-benchmarktool. De metingen werden verrichten op een volledig passief gekoeld systeem, zodat omgevingsfactoren geen invloed konden hebben op de meetresultaten. Het meeste belang moet gehecht worden aan de minimumwaarde, omdat deze over het algemeen het dichtst in de buurt komt van de gemiddelde geluidsdruk.
Hou er rekening mee dat vibraties geen invloed hebben gehad op de onderstaande meetresultaten. In werkelijkheid kunnen trillingen, die door de harde schijf worden doorgegeven aan het metalen chassis van de behuizing, een sterke bijdrage leveren aan de geluidsproductie. Een trillingsabsorberende ophanging van de schijven kan helpen om de geluidsproductie te reduceren.
De Seagate Barracuda's hebben een reputatie hoog te houden als het aankomt op een lage geluidsproductie. Volgens de resultaten van de geluidsmetingen behoren de Barracuda ATA V en 7200.7 inderdaad tot de stillere schijven. Het is echter niet een Seagate-schijf die de laagste meetwaarde laat noteren maar de DiamondMax Plus 9 van Maxtor. Veel verschil tussen de idle geluidsproductie van de Baracuda's, de DiamondMax Plus 9 en de Hitachi Deskstar 180GXP is er overigens niet. De enige schijf die echt buiten de boot valt is de Western Digital Caviar WD1200JB.
Grotere verschillen zijn er bij de metingen van de zoekgeluiden. De geluidsdruk tijdens kopverplaatsingen is bij de Hitachi Deskstar 180GXP nauwelijks hoger dan de idle geluidsdruk. De minimumwaarden van de Maxtor DiamondMax Plus 9, Western Digital Caviar WD1200JB en de twee Seagates liggen dicht bij elkaar. Het maximum ligt bij de DiamondMax Plus 9 en de Barracuda's echter wel veel hoger dan bij de Caviar WD1200JB. Omdat de zoekgeluiden meestal als minder irritant worden ervaren dan een hoge constante idle geluidsproductie geven wij het meeste gewicht aan de resultaten van de idle geluidsdrukmetingen.
|
| Tweakers.net StorageMark 2003 - Geluidsdruk - Idle (min/max dbA) | |
|
| Maxtor DiamondMax Plus 9 | | 120GB | | ATA133 | | 37,3 - 38,2 | |
|
| Seagate Barraduca 7200.7 | | 160GB | | SATA150 | | 38,0 - 39,1 | |
|
| Seagate Barracuda ATA V | | 120GB | | SATA150 | | 38,5 - 39,7 | |
|
| Hitachi Deskstar 180GXP | | 120GB | | ATA100 | | 39,1 - 40,2 | |
|
| Seagate Cheetah 10K.6 | | 36GB | | Ultra320 | | 40,3 - 42,9 | |
|
| Fujitsu MAP3735NP | | 73GB | | Ultra320 | | 40,5 - 43,0 | |
|
| Seagate Cheetah 15K.3 | | 36GB | | Ultra320 | | 42,6 - 43,2 | |
|
| Western Digital WD1200JB | | 120GB | | ATA100 | | 42,7 - 43,8 | |
|
| Fujitsu MAS3735NP | | 73GB | | Ultra320 | | 44,9 - 47,2 | |
|
|
| Tweakers.net StorageMark 2003 - Geluidsdruk - Seek (min/max dbA) | |
|
| Hitachi Deskstar 180GXP | | 120GB | | ATA100 | | 41,7 - 44,2 | |
|
| Western Digital WD1200JB | | 120GB | | ATA100 | | 47,5 - 49,0 | |
|
| Maxtor DiamondMax Plus 9 | | 120GB | | ATA133 | | 47,6 - 51,7 | |
|
| Seagate Cheetah 15K.3 | | 36GB | | Ultra320 | | 49,8 - 53,3 | |
|
| Fujitsu MAP3735NP | | 73GB | | Ultra320 | | 49,4 - 53,4 | |
|
| Seagate Barracuda ATA V | | 120GB | | SATA150 | | 47,6 - 53,7 | |
|
| Seagate Barraduca 7200.7 | | 160GB | | SATA150 | | 47,0 - 53,8 | |
|
| Seagate Cheetah 10K.6 | | 36GB | | Ultra320 | | 51,1 - 55,6 | |
|
| Fujitsu MAS3735NP | | 73GB | | Ultra320 | | 53,4 - 56,0 | |
|
Een vergelijking van de warmteproductie moet noodgedwongen achterwege gelaten worden omdat de thermometer halverwege de tests is komen te overlijden. Dat gebeurde op een moment dat de temperatuurmetingen niet meer op alle schijven herhaald konden worden. Omdat de nieuwe thermometer evenals de oude meter niet is geijkt en een ander contactoppervlak heeft, is een eerlijke vergelijking van de meetwaarden niet mogelijk. De resultaten van de metingen wijzen uit dat de idle temperaturen van de schijven uiteen lopen van circa 13 tot 16 graden Celcius boven omgevingstemperatuur. Actieve koeling is bij normaal desktopgebruik bij geen van de schijven noodzakelijk.
Prestatieindices en RAID-scaling
Om een prestatievergelijking van de hier getest harde schijven te vereenvoudigen zijn de resultaten uit de desktopbenchmarks en de serversimulaties in prestatieindices samengevat. De desktopprestatieindex wordt berekend door de scores van de Office Light, Office Heavy, Workstation Light en Workstation Heavy voor 66 procent mee te rekenen en de resultaten van de overige tests voor 34 procent mee te wegen. In de tabel zijn de resultaten van alle tot op heden geteste schijven opgenomen.
De Maxtor DiamondMax Plus 9 komt zowel in single drive als RAID 0-configuraties naar voren als de best presterende desktop ATA-schijf. De index van de DiamondMax Plus 9 komt dicht in de buurt van de Seagate Cheetah X15-36LP en Cheetah 15K.3. Best of the rest is de Western Digital Caviar WD1200JB. Bijna vergelijkbare prestaties worden geleverd door de Hitachi Deskstar 180GXP en de Seagate Barracuda 7200.7. Op ruime achterstand volgt de Seagate Barracuda ATA V op de laatste plek. Opvallend is het feit dat de prestatieverschillen tussen de RAID 0-configuraties veel kleiner zijn dan tussen de enkele ATA-schijven.
|
| Tweakers.net StorageMark 2003 - Desktopprestatieindex (IOps) | |
|
| Fujitsu MAS3735NP | | 73GB | | Ultra320 | | | | 597 | |
|
| Maxtor DiamondMax Plus 9 | | 120GB | | ATA133 | | RAID 0 | | 543 | |
|
| Western Digital WD1200JB | | 120GB | | ATA100 | | RAID 0 | | 519 | |
|
| Hitachi Deskstar 180GXP | | 120GB | | ATA100 | | RAID 0 | | 515 | |
|
| Seagate Barracuda 7200.7 | | 160GB | | SATA150 | | RAID 0 | | 511 | |
|
| Seagate Barracuda ATA V | | 120GB | | SATA150 | | RAID 0 | | 495 | |
|
| Fujitsu MAP3735NP | | 73GB | | Ultra320 | | | | 483 | |
|
| Seagate Cheetah 15K.3 | | 36GB | | Ultra320 | | | | 466 | |
|
| Seagate Cheetah X15-36LP | | 36GB | | U320 | | | | 438 | |
|
| Maxtor DiamondMax Plus 9 | | 120GB | | ATA133 | | | | 421 | |
|
| Western Digital WD1200JB | | 120GB | | ATA100 | | | | 376 | |
|
| Seagate Cheetah 10K.6 | | 36GB | | Ultra320 | | | | 365 | |
|
| Hitachi Deskstar 180GXP | | 120GB | | ATA100 | | | | 365 | |
|
| Seagate Barracuda 7200.7 | | 160GB | | SATA150 | | | | 359 | |
|
| Maxtor Atlas 10K III-320 | | 36GB | | U320 | | | | 346 | |
|
| Seagate Barracuda ATA V | | 120GB | | SATA150 | | | | 310 | |
|
| Seagate Cheetah X15 | | 18GB | | U160 | | | | 293 | |
|
De serverprestatieindex wordt gevormd door het gemiddelde van de resultaten in de fileserver- en de webserversimulatie. De Hitachi Deskstar 180GXP en de Seagate Barracuda 7200.7 bieden de beste performance in de 7200rpm ATA-categorie. De slechtste prestaties in de single drive- en RAID 0- en vergelijking worden geleverd door respectievelijk de Western Digital Caviar WD1200JB en de Maxtor DiamondMax Plus 9.
|
| Tweakers.net StorageMark 2003 - Serverprestatieindex (IOps) | |
|
| Fujitsu MAS3735NP | | 73GB | | Ultra320 | | | | 281,5 | |
|
| Seagate Cheetah 15K.3 | | 36GB | | Ultra320 | | | | 266,2 | |
|
| Seagate Cheetah X15-36LP | | 36GB | | U320 | | | | 257,7 | |
|
| Seagate Cheetah X15 | | 18GB | | U160 | | | | 216,4 | |
|
| Seagate Cheetah 10K.6 | | 36GB | | Ultra320 | | | | 206,6 | |
|
| Fujitsu MAP3735NP | | 73GB | | Ultra320 | | | | 203,9 | |
|
| Maxtor Atlas 10K III-320 | | 36GB | | U320 | | | | 182,8 | |
|
| Seagate Barracuda 7200.7 | | 160GB | | SATA150 | | RAID 0 | | 153,6 | |
|
| Hitachi Deskstar 180GXP | | 120GB | | ATA100 | | RAID 0 | | 153,3 | |
|
| Seagate Barracuda ATA V | | 120GB | | SATA150 | | RAID 0 | | 145,5 | |
|
| Western Digital WD1200JB | | 120GB | | ATA100 | | RAID 0 | | 142,7 | |
|
| Maxtor DiamondMax Plus 9 | | 120GB | | ATA133 | | RAID 0 | | 140,8 | |
|
| IBM DNES-301970 | | 9GB | | U2W | | | | 105,9 | |
|
| Hitachi Deskstar 180GXP | | 120GB | | ATA100 | | | | 104,3 | |
|
| Seagate Barracuda 7200.7 | | 160GB | | SATA150 | | | | 100,6 | |
|
| Maxtor DiamondMax Plus 9 | | 120GB | | ATA133 | | | | 94,1 | |
|
| Seagate Barracuda ATA V | | 120GB | | SATA150 | | | | 92,8 | |
|
| Western Digital WD1200JB | | 120GB | | ATA100 | | | | 91,7 | |
|
Met behulp van de prestatieindices kan berekend worden welke schijven het meeste voordeel hebben van RAID stiping. De schaalbaarheid blijkt behoorlijk per schijf te verschillen. Het beste en slechtste resultaat komen op naam van de schijven die respectievelijk de slechtste en beste RAID-prestaties leverden in de desktopprestatieindex, namelijk de Maxtor DiamondMax Plus 9 en de Seagate Barracuda ATA V. De zeer goede schaalbaarheid van de Barracuda ATA V wordt niet in vergelijkbare mate gerepliceerd door de Barracuda 7200.7. Het is daardoor niet met zekerheid te zeggen of de Serial ATA-interface of de Promise FastTrak S150 TX2plus een positieve invloed op de RAID 0 performance scaling van de Barracuda ATA V en 7200.7 heeft gehad.
Veel kleiner zijn de verschillen in de serverprestatieindex. Ook hier valt de Seagate Barracuda ATA V op door goede cijfers en behoort de Maxtor DiamondMax Plus 9 tot de schijven met de slechtste schaalbaarheid. De toegangspatronen uit de serversimulatie bieden meer mogelijkheden voor prestatieverbetering in een RAID-opstelling, wat resulteert in een hogere gemiddelde performance scaling: 52,3 procent in de serversimulaties versus 42,0 procent in de desktopbenchmarks.
|
| Tweakers.net StorageMark 2003 - RAID performance scaling - Server (%) | |
|
| Seagate Barracuda ATA V | | 120GB | | SATA150 | | RAID 0 | | 59,6 | |
|
| Seagate Barracuda 7200.7 | | 160GB | | SATA150 | | RAID 0 | | 42,2 | |
|
| Hitachi Deskstar 180GXP | | 120GB | | ATA100 | | RAID 0 | | 41,2 | |
|
| Western Digital WD1200JB | | 120GB | | ATA100 | | RAID 0 | | 38,1 | |
|
| Maxtor DiamondMax Plus 9 | | 120GB | | ATA133 | | RAID 0 | | 29,1 | |
|
|
| Tweakers.net StorageMark 2003 - RAID performance scaling - Desktop (%) | |
|
| Seagate Barracuda ATA V | | 120GB | | SATA150 | | RAID 0 | | 56,8 | |
|
| Western Digital WD1200JB | | 120GB | | ATA100 | | RAID 0 | | 55,6 | |
|
| Seagate Barracuda 7200.7 | | 160GB | | SATA150 | | RAID 0 | | 52,7 | |
|
| Maxtor DiamondMax Plus 9 | | 120GB | | ATA133 | | RAID 0 | | 49,7 | |
|
| Hitachi Deskstar 180GXP | | 120GB | | ATA100 | | RAID 0 | | 47,1 | |
|
Conclusie
Seagate Barracuda 7200.7
Seagate Barracuda ATA V
Seagate Barracuda 7200.7 RAID 0
De resultaten op de vorige pagina's laten geen twijfel bestaan over de vraag welke harde schijf zich winnaar mag noemen van deze vergelijking van high-performance desktop ATA-drives. De Maxtor DiamondMax Plus 9 steekt met kop en schouders boven zijn rivalen uit in zowel de single drive- als RAID 0-desktopbenchmarks. Maxtor is erin geslaagd om zeer goede prestaties te combineren met een lage geluidsproductie en een gemiddelde prijs. De DiamondMax Plus 9 verdient daarom het predikaat Best Buy.:strip_exif()/i/1052855352.jpg?f=thumbmedium)
:fill(white):strip_exif()/i/1384161244.jpeg?f=thumbmedium)
:strip_icc():strip_exif()/u/29184/crop6486f3bf4147f_cropped.jpg?f=community)
/u/166246/unixCopy.JPG?f=community)
:strip_exif()/i/1052856398.jpg?f=thumbmedium)
:strip_exif()/i/1053119259.jpg?f=thumbmedium)
:fill(white):strip_exif()/i/2000805149.jpeg?f=thumbmedium)
:strip_exif()/i/1053118847.jpg?f=thumbmedium)
:strip_exif()/i/1053119529.jpg?f=thumbmedium)
:strip_exif()/u/2273/java2.gif?f=community){kind=small}
. Alleen jammer dat je niet op de garantietermijnen van de schijven bent ingegaan, aangezien die nou net bij Seagate en Maxtor maar 1 jaar is, en bijv. de IBM wel 3 jaar heeft. Zou voor mij toch behoorlijk meewegen in de aanschaf.
:strip_exif()/u/818/we33ee45.gif?f=community){kind=small}
:strip_icc():strip_exif()/u/31860/ESL988.jpg?f=community){kind=small}
/u/45193/voodooless_small.png?f=community){kind=small}
/u/1/femme.png?f=community){kind=small}
:strip_icc():strip_exif()/u/83390/scull.jpg?f=community){kind=small}
. Toch even een opmerking volgens mij staat er een typo in bij de Maxtor schijf ::strip_icc():strip_exif()/u/61950/hakker.jpg?f=community){kind=small}
:strip_icc():strip_exif()/u/1740/shark.jpg?f=community){kind=small}
. Alleen ben ik zelf nog niet helemaal tevreden over het guiluids niveau, idle geeft hij een soort van fluittoon.
/u/13698/Balance_60.png?f=community){kind=small}
:strip_icc():strip_exif()/u/55093/UPpharoah.jpg?f=community){kind=small}
