Micromotor maakt inzoomen met telefooncamera's mogelijk

De New Scientist bericht dat de digitale camera's, geïntegreerd in mobiele telefoons, in de toekomst wellicht een stuk aantrekkelijker worden dan de huidige exemplaren. Dankzij een nieuwe, goedkoop te produceren, micromotor zullen de camera's uitgerust kunnen worden met een optische zoom en een autofocussysteem. Op het moment zijn alle telefooncamera's uitgerust met een fixed-focus lens waarmee objecten die ver weg of juist dichtbij zijn niet scherp vast gelegd kunnen worden.

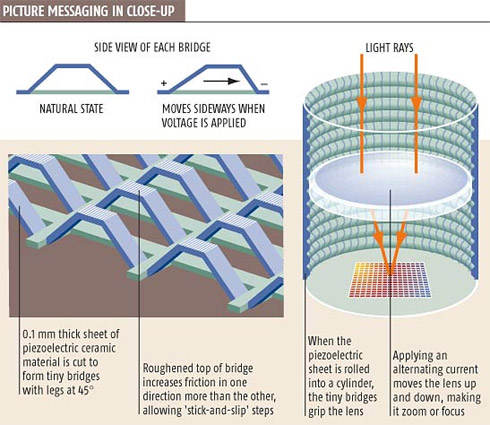

Het bedrijf 1 Limited uit Cambridge heeft een soort van motor ontwikkeld waarmee kleine objecten zoals lenzen verplaatst kunnen worden. Door een dunne plaat piezo elektrisch keramisch materiaal in een speciale vorm te snijden ontstaat een systeem van kleine "bruggen" die gebruikt kunnen worden om een voorwerp te verplaatsen wanneer hier een hoogfrequente wisselspanning op wordt gezet:

The sheet is heat-treated to harden the ceramic, and the tops of the bridges are roughened to improve their grip. Conductive material is printed onto the bridges' legs to form electrodes, so that when a current is fed to the electrodes, the legs flex and move the bridge.

If the sheet is pressed against a movable object, the roughened bridges work as micromotors and move the object in tiny "stick-and-slip" steps of around 0.25 micrometres. The current alternates at a frequency of 65 kilohertz to create millions of tiny rapid drive steps.
